아래턱 임플란트 위치와 신경관의 거리는 어떻게 확인하나요?

💡 핵심 요약 4단계

아래턱 어금니 임플란트에서 신경관까지의 거리는 한 장의 영상에서 가장 짧은 숫자를 고르는 문제가 아닙니다. 파노라마의 전체 지도와 CBCT의 연속 단면, 가상 식립축을 함께 보고 영상·수술 오차까지 반영해 판단합니다.

📋 이 글에서 다루는 내용

1. 신경관까지의 거리, 왜 한 장으로 정할 수 없나요?2. 근거 논문 1 — 신경관에 닿은 임플란트와 감각 회복3. 근거 논문 2 — 신경관 아래로 이동한 임플란트4. 근거 논문 3 — 동적 내비게이션 즉시 식립 비교5. 근거 논문 4 — 신경관을 우회한 정밀 식립 증례6. 근거 논문 5 — 신경 측방이동·전위술 비교7. 정리 — 거리는 무엇을 함께 보고 정하나8. 자주 묻는 질문 (FAQ)

신경관까지의 거리, 왜 한 장의 숫자로 정할 수 없나요?

아래턱 어금니 부위 임플란트를 상담할 때 ‘신경에서 몇 mm 떨어져야 안전한가요?’라는 질문을 자주 하게 됩니다. 여기서 신경관은 아래입술과 턱끝 감각에 관여하는 하치조신경이 지나는 뼈 속 통로입니다. 계획의 핵심은 한 장의 영상에서 가장 짧아 보이는 숫자만 고르는 것이 아니라, 치조정에서 신경관 상방 경계까지의 높이와 협설측 폭, 신경관의 주행, 식립할 임플란트의 길이·직경·각도를 같은 좌표에서 확인하는 데 있습니다.

신경관과 가까운 식립은 드물게 저림, 감각 둔화, 화끈거림 같은 신경감각 문제로 이어질 수 있습니다. 수술 뒤 마취가 풀릴 시간이 지났는데도 한쪽 입술이나 턱끝 감각이 다르거나 통증성 감각이 지속되면 임의로 기다리기보다 수술한 치과에 바로 알리고 임상 감각검사와 영상을 확인해야 합니다. 증상만으로 손상 정도를 확정할 수 없고, 원인과 발생 시점에 따라 대응이 달라집니다.

근거 논문 1 — 신경관에 닿은 임플란트와 감각 회복Mandibular Unilateral Paresthesia Following Implant Placement and Clinical Management: Clinical Case Report

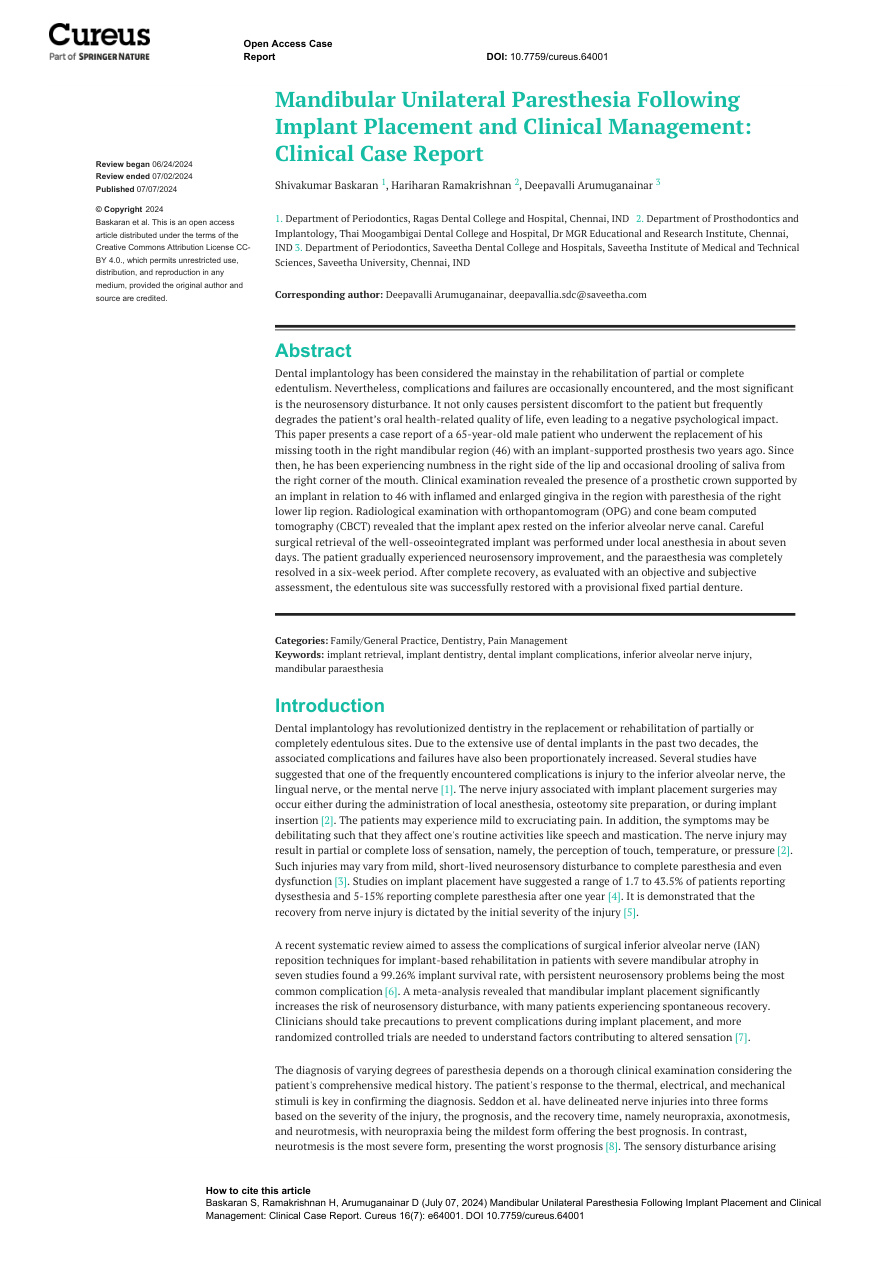

논문 첫 페이지 · Mandibular Unilateral Paresthesia Following Implant Placement and Clinical Management: Clinical Case Report

65세 환자 1명을 다룬 증례 보고입니다. 2년간 오른쪽 아랫입술 저림이 있었고 파노라마와 CBCT에서 46번 임플란트 끝이 하치조신경관에 닿은 모습이 확인됐습니다. 제거 뒤 6주에 감각이 회복됐습니다. 두 영상의 역할과 감각 평가 필요성을 보여주지만 한 사례이므로 같은 결과나 회복 기간을 보장할 수 없습니다.

Baskaran S, Ramakrishnan H, Arumuganainar D. Cureus, 2024. PMID 39109138; PMCID PMC11301401; DOI 10.7759/cureus.64001. CC BY 4.0.

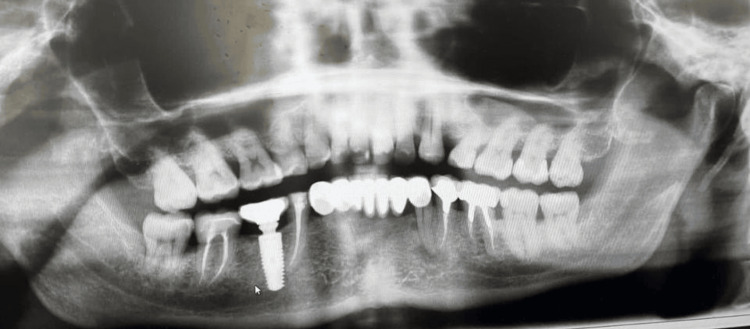

논문에 보고된 증례 이미지 1/2 · Figure 2 · 파노라마에서 46번 임플란트 끝이 하치조신경관에 닿아 있는 위치 관계를 보여줍니다. 출처: Mandibular Unilateral Paresthesia… (PMC11301401). CC BY 4.0, 원저자·출처 표기, 이미지 편집 없음. 병원 환자 사례가 아닌 논문에 보고된 증례 이미지입니다.

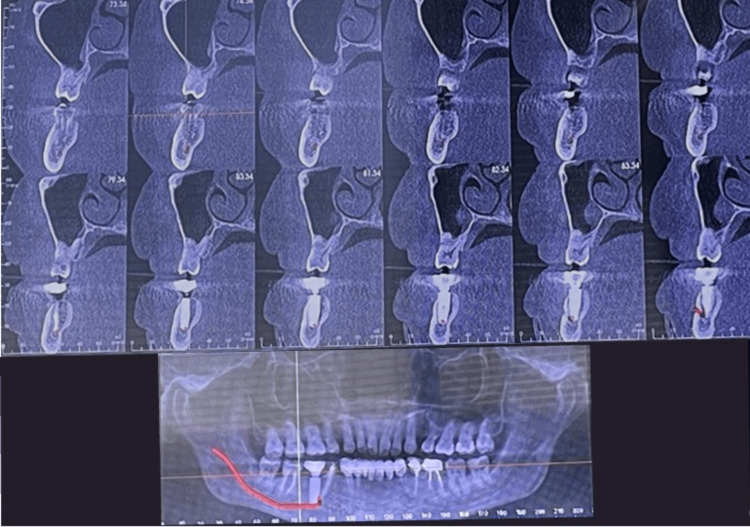

논문에 보고된 증례 이미지 2/2 · Figure 3 · CBCT 단면에서 임플란트 끝이 하치조신경관에 닿아 있는 3차원 위치 관계를 보여줍니다. 출처: (PMC11301401). CC BY 4.0, 원저자·출처 표기, 이미지 편집 없음. 병원 환자 사례가 아닌 논문에 보고된 증례 이미지입니다.

이 사례는 파노라마가 전체적인 위치 관계를 보여주고, CBCT가 협설측 단면을 포함한 3차원 관계를 보완한다는 점을 함께 보여줍니다. 파노라마는 초기 평가에 유용하지만 확대와 중첩이 있어 신경관과 임플란트 사이의 실제 최소 거리를 단독으로 확정하기 어렵습니다. CBCT도 자동 표시선을 그대로 믿기보다 연속 단면에서 상방 경계를 추적하고, 금속 인공물과 흐린 피질 경계가 있는지 확인해야 합니다. 촬영 범위와 필요성은 진찰 결과에 따라 정합니다.

거리 판단에는 뼈의 높이뿐 아니라 형태와 질도 관여합니다. 치조정이 충분히 높아 보여도 설측 함몰이 깊거나 신경관이 협측으로 휘면 예정한 축에서 여유가 줄 수 있습니다. 반대로 뼈가 무르거나 발치와가 넓으면 드릴과 임플란트를 계획 깊이에서 제어하는 문제도 생깁니다. 따라서 CBCT에서 치조정부터 신경관까지 재고 끝내는 것이 아니라, 예정 식립축을 가상으로 놓고 그 축을 따라 가장 가까운 지점을 다시 측정합니다.

근거 논문 2 — 신경관 아래로 이동한 임플란트Removal of a Horizontally Displaced Dental Implant below the Mandibular Canal

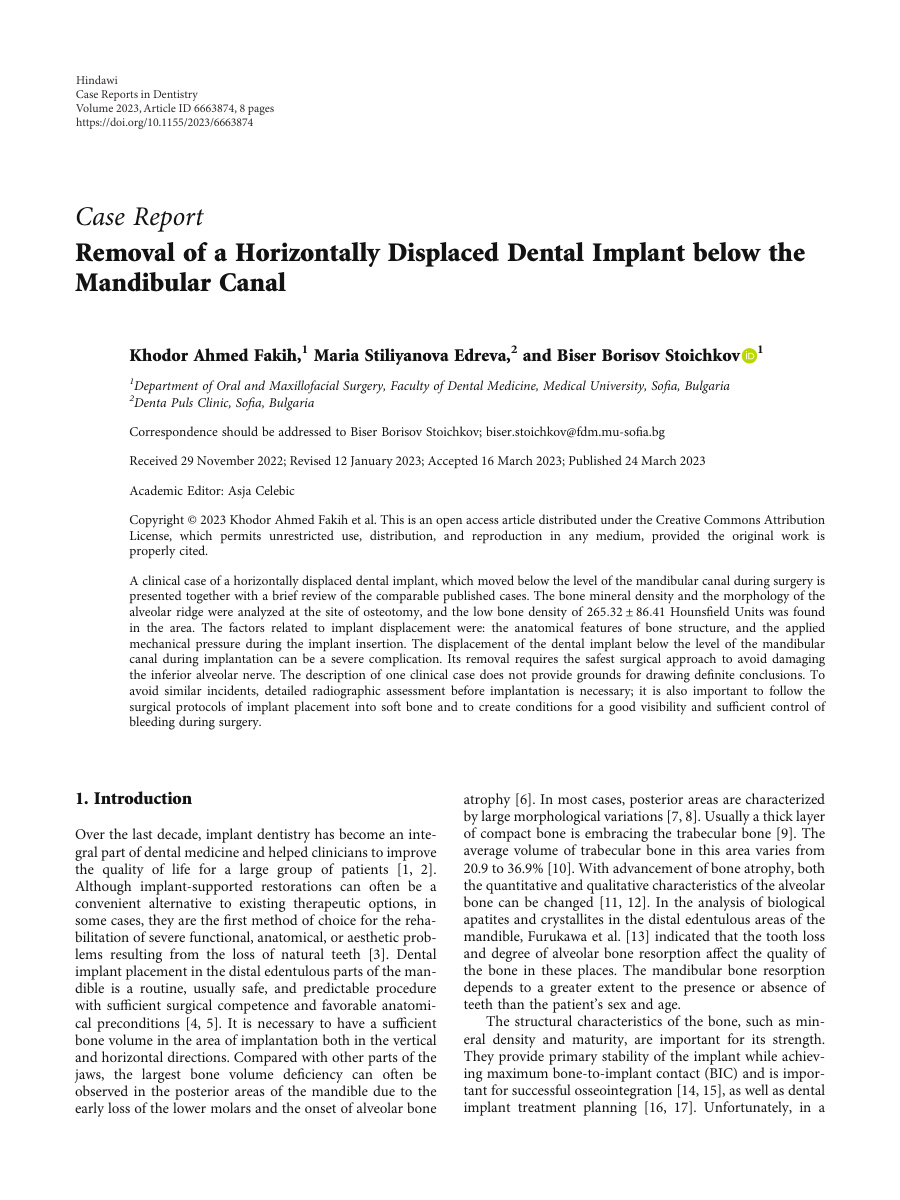

논문 첫 페이지 · Removal of a Horizontally Displaced Dental Implant below the Mandibular Canal

36세 환자의 두 번째 임플란트가 수술 중 신경관 아래로 수평 이동한 단일 증례입니다. CBCT에서 위치와 골 형태를 분석했고 식립 부위 골밀도는 265.32±86.41 HU였습니다. 저자들은 낮은 골밀도, 과도한 형성, 삽입 압력과 시야 문제를 원인으로 논의했습니다. 단일 사례라 수치의 일반화에는 한계가 있습니다.

Fakih KA, Edreva MS, Stoichkov BB. Case Reports in Dentistry, 2023. PMID 37006703; PMCID PMC10065860; DOI 10.1155/2023/6663874. CC BY 4.0.

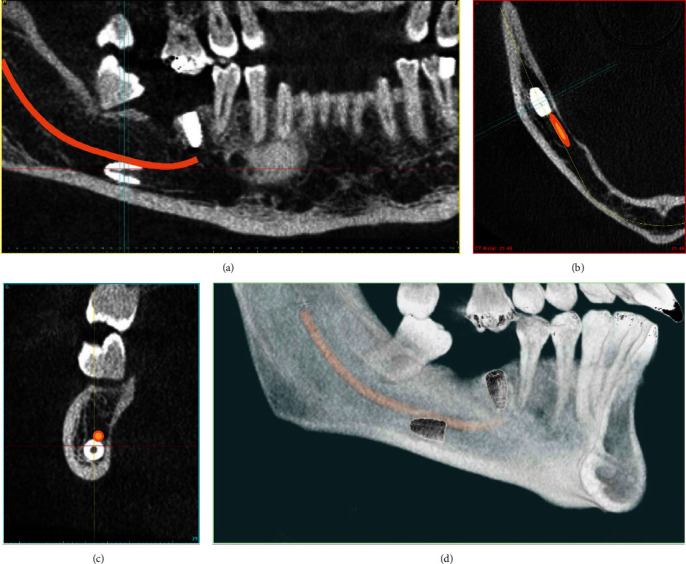

논문에 보고된 증례 이미지 1/2 · Figure 1 · 재구성 파노라마·축상·시상·3D CBCT에서 이동한 임플란트가 하치조신경관 아래에 위치한 모습을 보여줍니다. 출처: (PMC10065860). CC BY 4.0, 원저자·출처 표기, 이미지 편집 없음. 병원 환자 사례가 아닌 논문에 보고된 증례 이미지입니다.

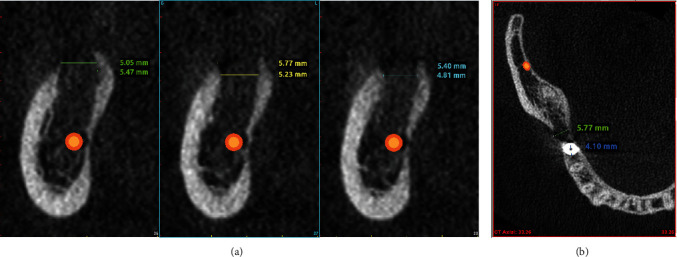

논문에 보고된 증례 이미지 2/2 · Figure 4 · CBCT 수직·축상 단면에서 식립공이 사용 임플란트 직경보다 크게 형성됐고 하방 경계가 분명하지 않았던 측정 결과를 보여줍니다. 출처: (PMC10065860). CC BY 4.0, 원저자·출처 표기, 이미지 편집 없음. 병원 환자 사례가 아닌 논문에 보고된 증례 이미지입니다.

즉, 영상에서 재는 거리는 수술 전에 세운 목표값이며 실제 위치와 완전히 같다고 볼 수 없습니다. 임플란트 끝의 위치에는 드릴 길이, 스토퍼, 손의 각도, 가이드 적합도, 개구량과 시야, 골의 저항이 영향을 줍니다. 의료진은 기기와 술식에서 예상되는 오차를 포함해 여유를 잡고, 신경관 경계가 불명확하거나 계획 여유가 부족하면 더 짧은 임플란트, 식립 방향 변경, 단계적 골증대 같은 대안을 비교합니다. 특정 숫자 하나가 모든 환자와 모든 장비에 같은 안전을 보장하지는 않습니다.

실제 검사 순서는 먼저 구강검사와 파노라마로 결손 위치, 남은 치아, 치조골 흡수와 병변을 넓게 봅니다. 그다음 신경관과의 3차원 관계가 치료 결정을 바꿀 가능성이 있으면 제한된 범위의 CBCT를 검토합니다. 재구성 화면에서는 신경관의 양측 피질 경계, 이공과 전방고리, 결손 부위의 단면 높이·폭, 설측 함몰을 표시하고 보철물이 들어갈 방향을 기준으로 가상 임플란트를 배치합니다.

근거 논문 3 — 동적 내비게이션 즉시 식립 비교Immediate implant placement in the posterior mandibular region assisted by dynamic real-time navigation: a retrospective study

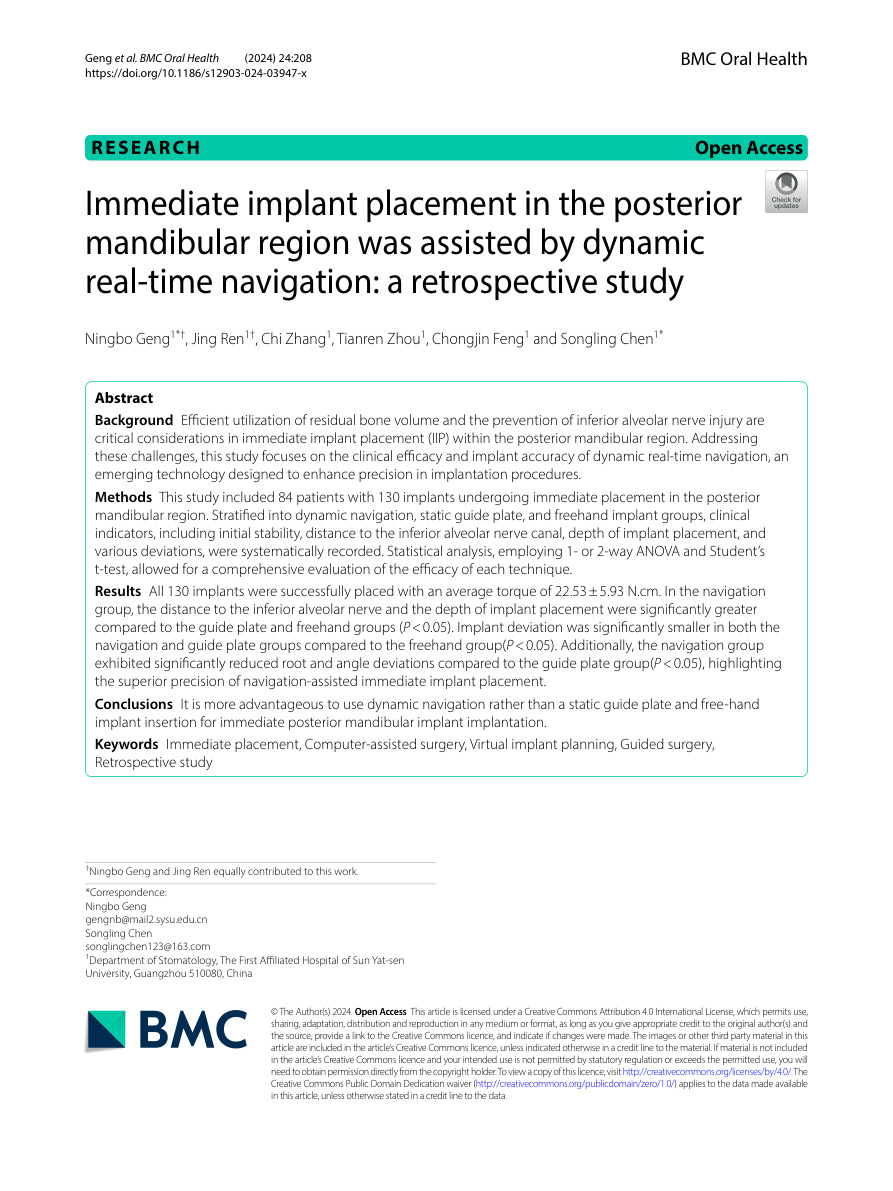

논문 첫 페이지 · Immediate implant placement in the posterior mandibular region assisted by dynamic real-time navigation: a retrospective study

후향 연구로 84명에게 즉시 식립한 130개 임플란트를 동적 내비게이션, 정적 가이드, 자유수술로 비교했습니다. 신경관까지 평균 거리는 각각 2.68±0.50, 1.97±0.17, 1.21±0.33 mm였고 치근단 편차도 차이가 있었습니다. 무작위 연구가 아니며 즉시 식립군의 결과여서 모든 상황에 그대로 적용할 수 없습니다.

Geng N, Ren J, Zhang C, Zhou T, Feng C, Chen S. BMC Oral Health, 2024. PMID 38336661; PMCID PMC10858590; DOI 10.1186/s12903-024-03947-x. CC BY 4.0.

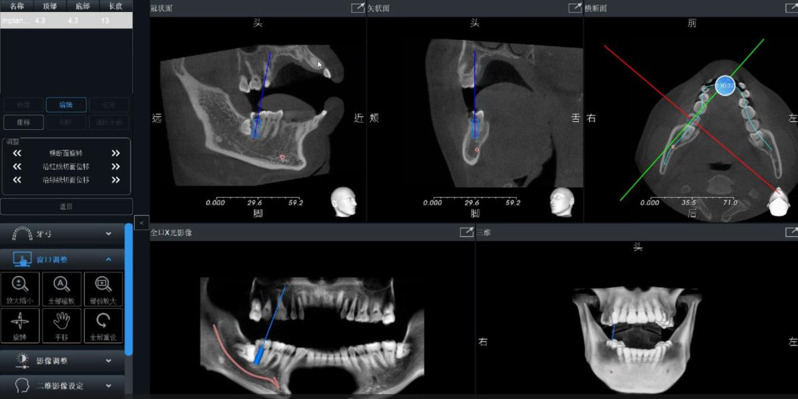

논문에 보고된 증례 이미지 1/2 · Fig. 1 · CBCT에서 하치조신경관을 표시하고 임플란트 위치를 가상 설계한 화면입니다. 출처: (PMC10858590). CC BY 4.0, 원저자·출처 표기, 이미지 편집 없음. 병원 환자 사례가 아닌 논문에 보고된 증례 이미지입니다.

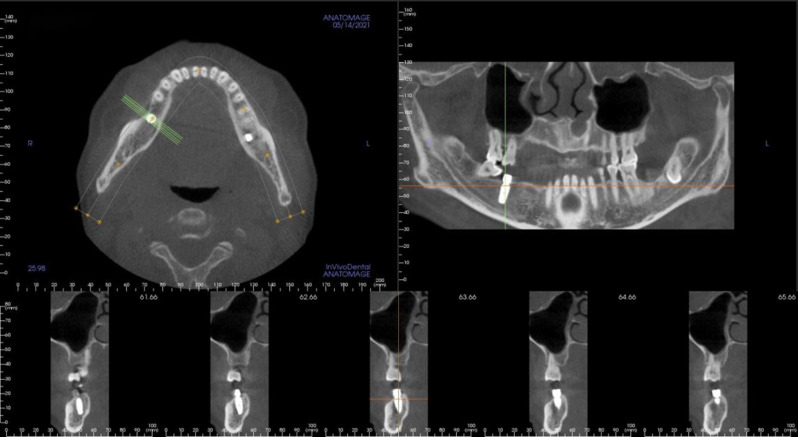

논문에 보고된 증례 이미지 2/2 · Fig. 3 · 동적 내비게이션으로 즉시 식립한 아래턱 구치부의 수술 후 CBCT 단면을 보여줍니다. 출처: (PMC10858590). CC BY 4.0, 원저자·출처 표기, 이미지 편집 없음. 병원 환자 사례가 아닌 논문에 보고된 증례 이미지입니다.

디지털 장비는 해부학적 구조와 계획축을 공유하고 술중 편차를 줄이는 데 도움을 줄 수 있지만, 신경 손상을 없애는 장치는 아닙니다. CBCT 분할 오류, 환자 움직임, 등록 오차, 가이드 변형과 드릴 유격을 점검해야 하고, 실제 골감과 시야에 따라 계획을 중단하거나 바꿀 판단도 필요합니다. 장비 사용 여부보다 중요한 것은 최종 보철 위치에서 신경관까지의 거리와 예상 오차를 함께 문서화하는 것입니다.

뼈 높이가 제한된 경우에도 곧바로 신경관을 건너는 식립을 선택하지는 않습니다. 짧은 임플란트, 방향 조정, 골증대, 신경 이동술은 수술 범위와 적응증, 감각 이상 위험, 보철 공간이 서로 다릅니다. 매우 제한된 해부학에서 신경관을 피해 지나가는 특수 계획은 3차원 영상과 정밀 유도가 전제되고, 일반적인 후방 임플란트의 표준 선택처럼 받아들여서는 안 됩니다.

근거 논문 4 — 신경관을 우회한 정밀 식립 증례From freehand to precision: Dynamic navigation systems in transmandibular nerve canal implantation: A case series

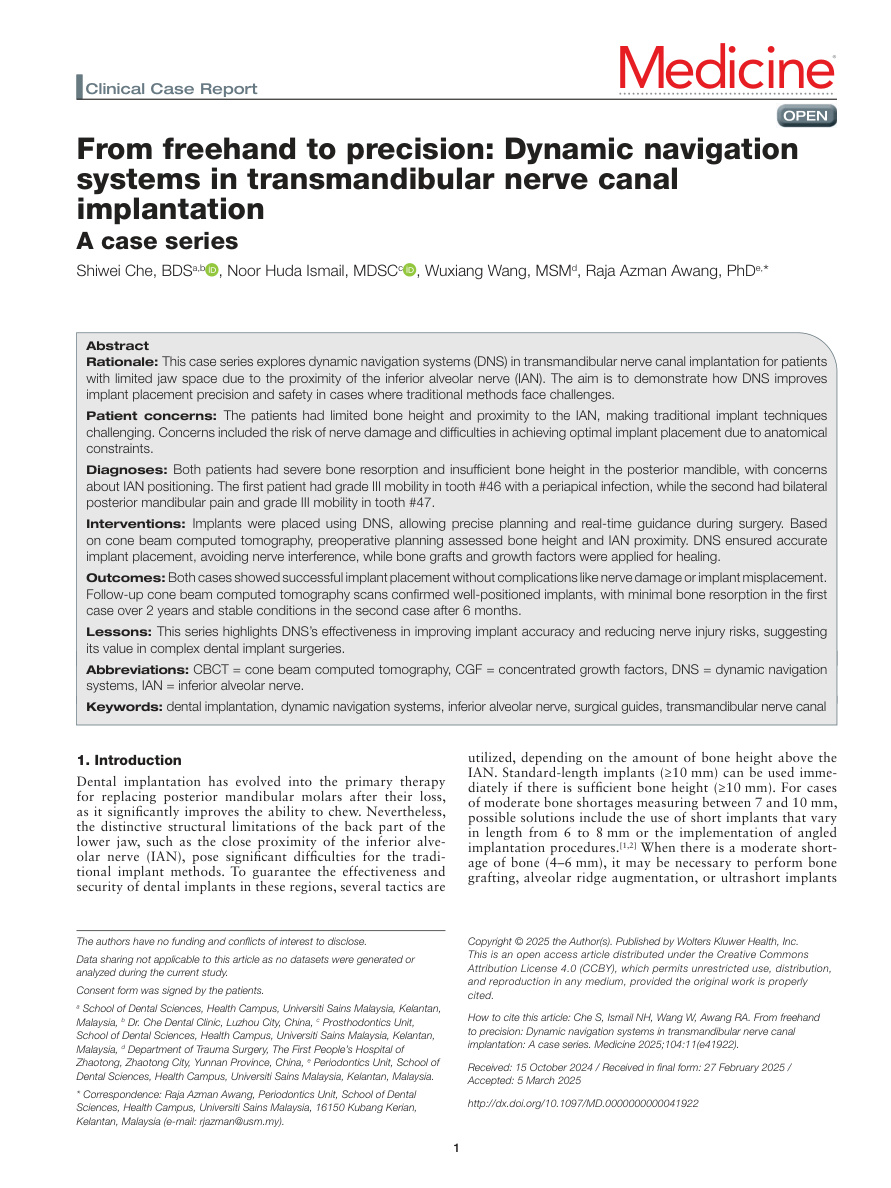

논문 첫 페이지 · From freehand to precision: Dynamic navigation systems in transmandibular nerve canal implantation: A case series

잔존골 높이가 부족하고 하치조신경관이 가까운 두 환자에게 동적 내비게이션으로 신경관을 우회하는 식립을 시행한 증례군입니다. 두 사례에서 신경 손상이나 위치 오류가 보고되지 않았고 추적은 각각 2년과 6개월이었습니다. 대조군 없는 2개 사례여서 기법의 보편적 안전성이나 장기 예후를 판단하기에는 부족합니다.

Che S, Ismail NH, Wang W, Awang RA. Medicine, 2025. PMID 40101046; PMCID PMC11922478; DOI 10.1097/MD.0000000000041922. CC BY 4.0.

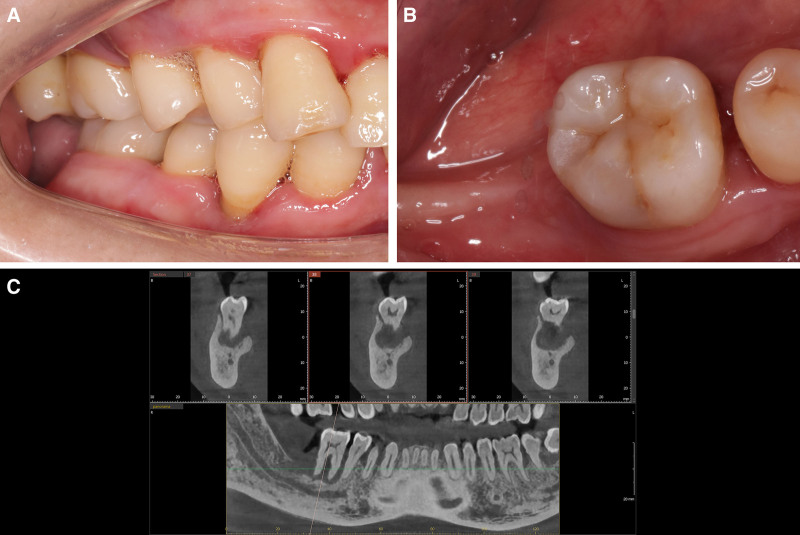

논문에 보고된 증례 이미지 1/2 · Figure 1 · 오른쪽 아래턱 46번 부위의 협측·교합면과 수술 전 CBCT 평가를 함께 보여줍니다. 출처: (PMC11922478). CC BY 4.0, 원저자·출처 표기, 이미지 편집 없음. 병원 환자 사례가 아닌 논문에 보고된 증례 이미지입니다.

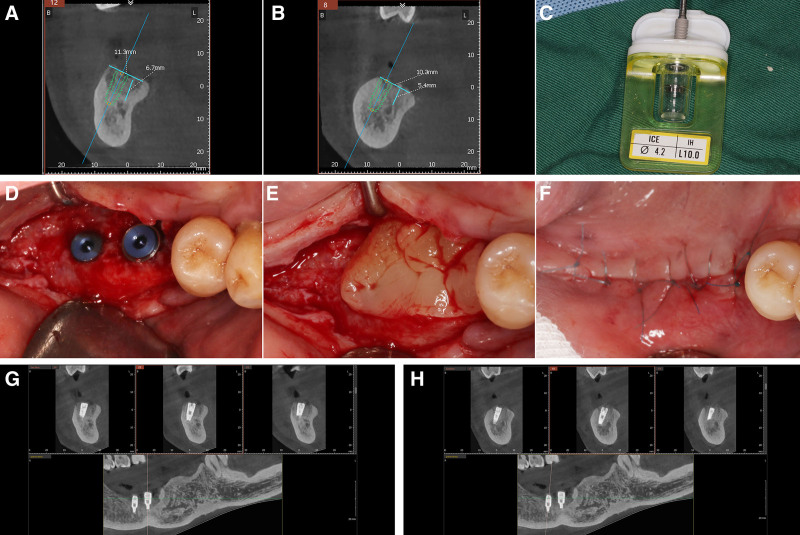

논문에 보고된 증례 이미지 2/2 · Figure 3 · 46·47번 부위의 CBCT 가상 식립, 수술 과정과 식립 후 CBCT 위치 확인을 한 Figure 안에 제시합니다. 출처: (PMC11922478). CC BY 4.0, 원저자·출처 표기, 이미지 편집 없음. 병원 환자 사례가 아닌 논문에 보고된 증례 이미지입니다.

이처럼 특수 술식의 좋은 결과는 선택된 환자와 숙련된 환경의 결과일 수 있습니다. 보통 진료에서는 잔존골 높이, 임플란트의 필요한 길이와 직경, 보철 하중, 환자의 전신질환과 약물, 흡연, 구강위생을 함께 놓고 덜 침습적인 선택부터 비교합니다. 임플란트 적응증과 수술 시기는 영상만으로 정하지 않고 개인별 검사와 의료진 판단이 필요합니다.

신경을 노출해 옮기는 측방이동술이나 전위술은 심하게 위축된 아래턱에서 고려될 수 있으나 감각 변화 가능성을 포함한 별도 수술입니다. 단순히 ‘거리가 짧다’는 이유만으로 선택할 수 없으며, 짧은 임플란트나 골증대와 장단점을 비교하고 충분한 설명과 동의가 필요합니다. 수술 전에는 현재 감각 상태를 기록해 이후 변화를 비교할 기준도 마련합니다.

근거 논문 5 — 신경 측방이동·전위술 비교Lateralization Technique and Inferior Alveolar Nerve Transposition

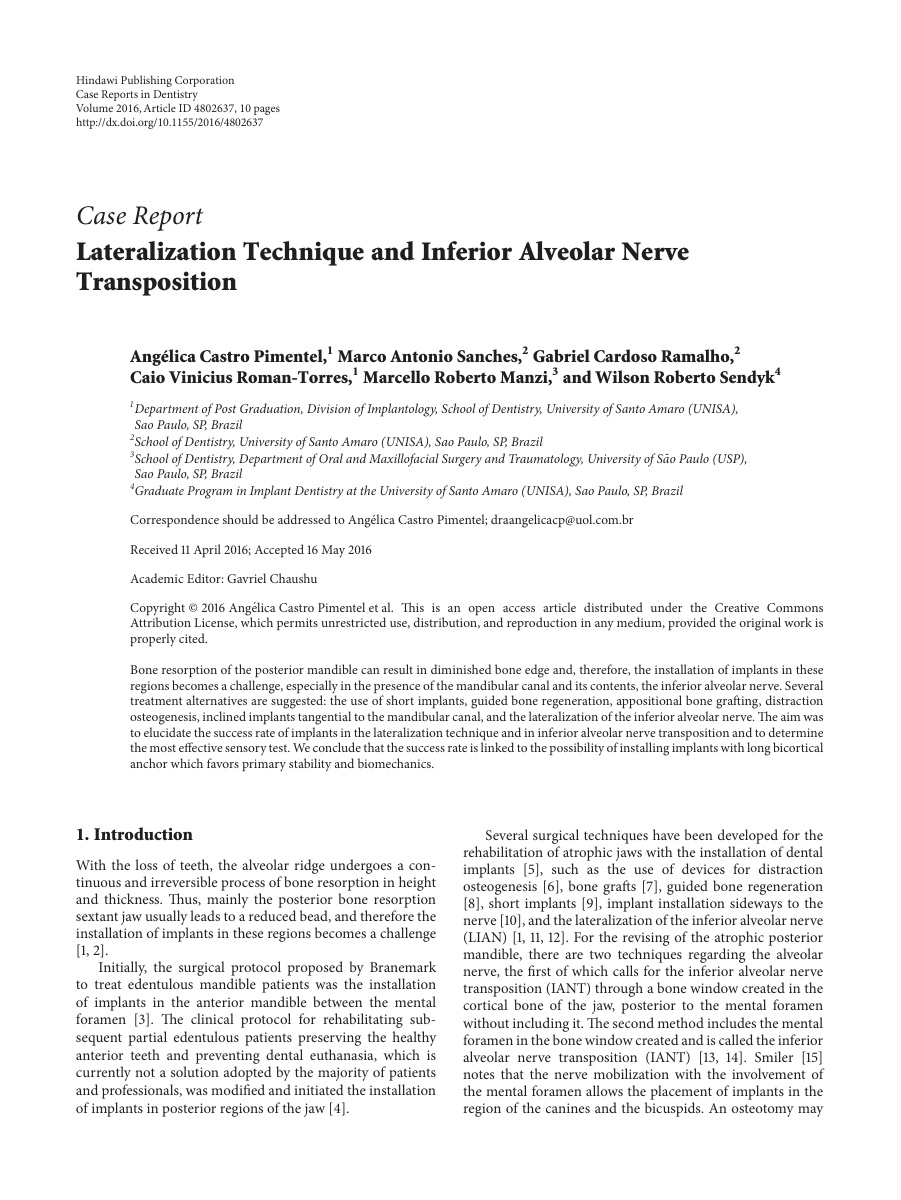

논문 첫 페이지 · Lateralization Technique and Inferior Alveolar Nerve Transposition

위축된 아래턱 1명을 대상으로 한쪽에는 하치조신경 전위술, 반대쪽에는 측방이동술을 시행한 증례 보고입니다. CBCT로 신경관과 이공을 표시하고 수술 후 감각검사를 비교했습니다. 두 방법 모두 감각 회복을 보고했지만 전위술의 초기 감각장애가 더 컸습니다. 단일 환자 연구여서 다른 대안보다 우월하다고 결론내릴 수 없습니다.

Pimentel AC, Sanches MA, Ramalho GC, Roman-Torres CV, Manzi MR, Sendyk WR. Case Reports in Dentistry, 2016. PMID 27433360; PMCID PMC4940526; DOI 10.1155/2016/4802637. CC BY 4.0.

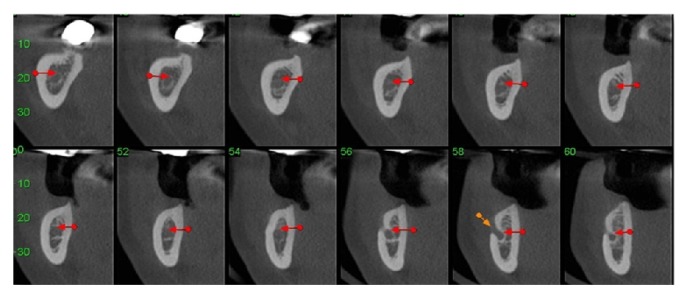

논문에 보고된 증례 이미지 1/2 · Figure 2 · 신경 이동술 계획에 사용한 오른쪽 아래턱 CBCT 단면을 보여줍니다. 출처: (PMC4940526). CC BY 4.0, 원저자·출처 표기, 이미지 편집 없음. 병원 환자 사례가 아닌 논문에 보고된 증례 이미지입니다.

논문에 보고된 증례 이미지 2/2 · Figure 3 · CBCT에서 이공과 하치조신경관의 경계를 정의한 수술 전 계획 화면을 보여줍니다. 출처: (PMC4940526). CC BY 4.0, 원저자·출처 표기, 이미지 편집 없음. 병원 환자 사례가 아닌 논문에 보고된 증례 이미지입니다.

정리 — 거리는 무엇을 함께 보고 정하나요?

식립 뒤에는 임플란트의 실제 위치와 증상을 함께 봅니다. 감각 변화가 없다면 정기검진에서 교합, 나사와 보철물, 잇몸 염증과 주변 뼈를 관리합니다. 저림이나 통증이 생기면 발생 시각, 범위, 자극에 대한 반응을 기록하고 필요한 영상을 선택합니다. 약물 복용이나 추가 처치는 전신질환과 기존 약을 확인한 뒤 치과 의료진이 결정해야 하며, 환자가 임의로 약을 시작하거나 중단해서는 안 됩니다.

결론적으로 아래턱 임플란트와 신경관의 거리는 파노라마의 전체 지도와 CBCT의 연속 단면, 가상 식립축을 함께 보아 확인합니다. 측정값에는 영상 경계와 실제 수술 편차를 반영하고, 여유가 부족하면 길이·방향·수술법을 다시 비교합니다. 어느 한 거리도 결과를 보장하지 않으므로 개인의 뼈 형태, 증상, 전신상태와 보철 계획을 치과 의료진이 종합해 결정해야 합니다.
